奧林巴斯顯微鏡CX23詳細的觀察程序是什么? 為你全面介紹
我們都知道顯微鏡屬于重要的觀察設備,那么,接下來就讓我們來為各位朋友們介紹下奧林巴斯顯微鏡CX23詳細的觀察程序,想必大家看完下面的內容之后,就知道該如何做了共同來研究下吧。
1、奧林巴斯顯微鏡
在日本神話中傳說在高千穗的山中有居住著為數八百萬名神仙的天界"高天原",我們將其與同樣住有神仙的山--希臘神話中傳說的住有十二名神仙的"Olympus山"相聯系,推出了此商標。此商標中包含著我們希望能象"高天原"的光普照世界一樣將以光為本的奧林巴斯光學器械產品推廣到世界的美好愿望。
2、奧林巴斯顯微鏡CX23詳細的觀察程序
1,打開LED照明:
將電源開關a設置到Ⅰ(打開)。
向箭頭方向旋轉光強度調節旋鈕b,增加亮度,向相反方向旋轉,降低亮度。旋鈕周圍的數字表示亮度的大概水平。

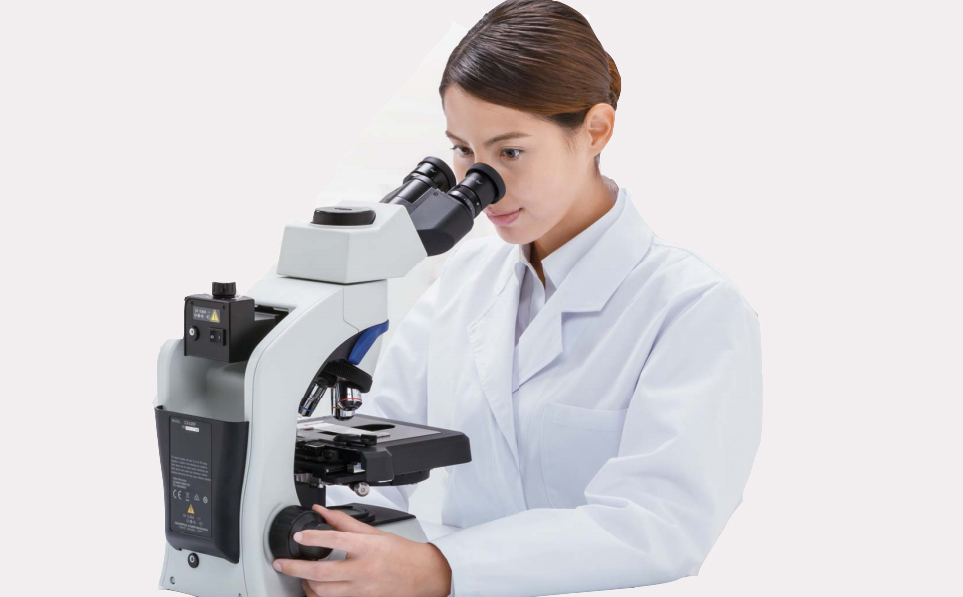

奧林巴斯顯微鏡CX23詳細的觀察程序是什么? 為你全面介紹
2,將標本放置在載物臺上:
注意:如果用力彈回標本夾固定部件,或在中間松開標本夾固定部件的旋鈕a,載玻片可能受損。
向箭頭方向旋擰粗調旋鈕b,完全降低載物臺。
向箭頭方向打開標本夾固定部件c,設置標本時將其從前向后滑到載物臺上。
設置標本后,輕輕返回標本固定部件c。
旋擰上端Y軸旋鈕d,向Y軸方向移動標本,并旋擰下端X軸旋鈕e,向X軸方向移動標本。
注意:請不要用手直接握住標本夾f,移動標本,否則可能損壞旋鈕的旋轉結構。
如果標本的移動達到Y軸和X軸移動范圍的極限,Y軸和X軸旋鈕各自的旋轉張力會變得沉重。此情況下,停止旋擰旋鈕。
蓋玻片:要充分發揮物鏡的性能,蓋玻片的厚度以0.17mm*為理想。
標本的載玻片:載玻片以長76mm·寬26mm·厚0.9-1.4mm*為理想。
標本位置刻度
讀出并記錄下X軸和Y軸刻度后,即使移動了標本,也可以檢索到標本的原始位置。
讀出標本夾上位置a的X軸刻度。
讀出指示線b位置處的Y軸刻度。
3,調節對焦
從側面面對顯微鏡,并向箭頭方向旋擰粗調旋鈕a,使物鏡c盡可能靠近標本。
一邊通過目鏡觀察標本,一邊向與箭頭的相反方向旋擰粗調旋鈕a,降低載物臺,并調節到適當?shù)牧炼取?/span>
標本出現在視圖中時,旋擰微調旋鈕b,獲取明確的對焦。
WD:工作距離
WD表示獲取標本的精確對焦時,物鏡與標本之間的距離。
調節粗調旋鈕的張力
可以調節粗調對焦調節旋鈕的張力,將大的平頭螺絲刀的**插入張力調節環a的凹槽b,并旋擰調節環。
順時針旋擰,增加張力,逆時針旋擰,減少張力。
如果載物臺因其自身的重量而下降,或采用微調旋鈕c獲取的對焦很快消失,請向箭頭方向旋擰張力調節環a,增加張力。
使用預對焦旋鈕
預對焦旋鈕可以防止標本碰撞物鏡,導致標本損壞。
對焦標本后,旋擰臂孔內部的預對焦旋鈕a,使預對焦旋鈕的底部接觸到載物臺導軌。
為給對焦范圍提供一定的邊緣,從停止位置向后旋擰半轉。
注意:基本上來說,盡管建議總是使用預對焦旋鈕a,但如果沒有必要,請將預對焦旋鈕設置在*高位置。否則,可能無法對焦標本。
4,調節瞳距
瞳距調節是根據雙眼之間的距離調節兩個目鏡之間的距離。這種方法有助于觀察單一顯微鏡圖像,減少觀察過程中的眼部疲勞。
一邊保持左右目鏡水平,一邊向a或者b方向移動雙目部件,使左右視場完全吻合。左側目鏡套筒的指數值c表示瞳距。
記錄下瞳距,使其可以快速復制。
可以從目鏡與*大瞳距呈直線的位置向上和向下移動目鏡。
5,調節聚光鏡位置和孔徑光闌
通常在*高位置使用聚光鏡,如果整個觀察視場亮度不夠,可以稍微降低聚光鏡,提高亮度。
旋擰聚光鏡高度調節旋鈕a,將聚光鏡移動到*高位置。
孔徑限位桿b指示了物鏡的放大倍數(4X10X40X100X)。旋擰孔徑限位桿,使與在用物鏡相同的放大倍數指示朝前。
6,調節屈光度
屈光度調節用于補償觀察者左右眼之間視力的差異。
如果目鏡沒有配備目鏡測微尺
旋擰目鏡上端的屈光度調節環a,將標線調節到-Ⅰ。
調節目鏡瞳距,從而可以用雙眼進行觀察。
放好標本。
將10X物鏡轉入光路,并旋擰粗調、微調旋鈕,對焦標本。
將物鏡鏡頭切換為40X物鏡鏡頭,并旋擰粗調、微調旋鈕,對焦標本。
將物鏡鏡頭切換為10X物鏡鏡頭。一邊用右眼通過右側目鏡觀察,一邊旋擰屈光度調節環,對焦標本。采用同樣的方式,一邊用左眼通過左側目鏡觀察,一邊旋擰屈光度調節環,對焦標本。
再次將物鏡鏡頭切換為40X物鏡鏡頭,并旋擰粗調、微調旋鈕,對焦標本。
將物鏡鏡頭切換為10X物鏡鏡頭,并確認左右目鏡對焦了標本。
如果沒有對焦標本,根據第6步對焦標本,然后重復第7步到第9步。
如果目鏡配備了目鏡測微尺
一邊通過配備了目鏡測微尺的目鏡觀察,一邊旋擰目鏡上端的屈光度調節環a進行調節,使目鏡測微尺的刻度和線清晰地出現在視場中。
放好標本。
將10X物鏡轉入光路,并旋擰粗調、微調旋鈕,對焦標本。
將物鏡鏡頭切換為40X物鏡鏡頭,并旋擰粗調、微調旋鈕,對焦標本。
將物鏡鏡頭切換為10X物鏡鏡頭。旋擰沒有配備目鏡測微尺的目鏡屈光度調節環,對焦標本。(保持配備了目鏡測微尺的目鏡不變)。
再次將物鏡鏡頭切換為40X物鏡鏡頭,并旋擰粗調、微調旋鈕,對焦標本。
將物鏡鏡頭切換為10X物鏡鏡頭,并確認左右目鏡對焦了標本。
如果沒有對焦標本,根據第5步對焦標本,然后重復第6步到第8步。
使用眼罩
如果帶著眼鏡
在正常的折疊位置使用眼罩
如果不戴眼鏡
向箭頭方向拉出眼罩,由于其阻止了外部光線進入目鏡與眼鏡之間,因此觀察變得很舒適。
奧林巴斯顯微鏡CX23詳細的觀察程序是什么? 為你全面介紹
7,切換物鏡
握住并旋擰物鏡轉換器a,以便使用的物鏡準確處于標本上方(標本玻片)。
注意:請勿握住物鏡鏡頭旋擰物鏡轉換器。
8,使用100倍油鏡
應該將指定的鏡油用于100X油鏡頭的頂部鏡頭。否則,就不能對焦觀察的圖像。
注意:務必使用奧林巴斯公司提供的鏡油。如果使用了非奧林巴斯公司提供的鏡油,就無法獲取適當?shù)墓鈱W(xué)性能。
按照從低倍到高倍的順序使用物鏡,對焦標本。
將油鏡轉入光路前,將一滴鏡油滴在標本要觀察區域處。
旋轉物鏡轉換器,將油鏡轉入光路中,并用微調旋鈕對焦標本。
注意:如果鏡油含有氣泡,可能降低圖像畫質。確認鏡油里沒有氣泡。
如果要清除氣泡,稍微旋轉物鏡轉換器,往復移動油鏡一兩次。
如果鏡油置于載玻片和聚光鏡頂透鏡之間,本顯微鏡的聚光鏡就可以完全發揮其性能。如果沒有使用鏡油,觀察圖像可能變得很暗。
使用后放低載物臺,并旋轉物鏡轉換器90度,取下使用了鏡油的物鏡。然后用紗布或鏡頭清潔紙蘸點無水酒精,從物鏡頂透鏡上擦去鏡油,采用同樣的步驟從標本上部擦去鏡油。
注意:如果存放了蘸有鏡油的物鏡,鏡油會硬化,妨礙正常的觀察。使用后務必蓋上鏡頭帽。
如果鏡油進入眼睛或解除到皮膚,立即采取以下處理步驟。
眼睛:用流水沖洗(15分鐘以上)。
皮膚:用肥皂水沖洗。
如果眼睛或皮膚外觀發生變化,或持續疼痛,請立即去醫院處理。
奧林巴斯顯微鏡CX23詳細的觀察程序如上文所述,是不是非常的簡單呢?總之,希望大家把握相關的細節,同時不要忘記保護自己。
